При обработке длинномерных нежестких валов и труб находит применение высокопроизводительный и эффективный метод совмещенного резания и обработки ППД роликами [4]. Для обеспечения совмещения резания и обкатывания в одном инструменте применяется самозатягивание создаваемое обкатником. Обкатник за счет фрикционного взаимодействия вращает и продольно перемещает обрабатываемую деталь. Для повышения тяговых характеристик обкатника, когда ограничено количество и диаметр роликов, а также сила деформирования (особенно при обработке тонкостенных труб) возможно применение удлиненного в сторону подачи контакта роликов с заготовкой. При таком контакте площадь контактной зоны увеличена и поэтому при одних и тех же создаваемых контактных напряжениях возможно увеличение силы деформирования и соответственно передаваемого крутящего момента роликами.

Высокая производительность инструмента, надежность его в эксплуатации, долговечность и стоимость его изготовления тесно связаны с формой деформирующих роликов. Почти все используемые в производстве конфигурации роликов обеспечивают каплеобразное пятно контакта. Например, в [1] приводится описание 8 групп роликов.

Наиболее широкое распространение получили конические ролики, ввиду возможности изготовления из стандартных подшипниковых роликов при сравнительно небольшой доработке (шлифовка торцов и закругление головки). Простота изготовления обеспечила роликам наибольшее распространение, хотя им свойственны и существенные недостатки.

Применение удлиненных роликов в конструкциях ротационного инструмента [3] позволяет одновременно с исправлением формы обеспечивать также и обработку ППД. Особенности применения, установки роликов с удлиненным контактом для обработки только ППД практически не описаны.

Важнейшей характеристикой инструмента для ППД является задний угол ролика α, т. е. угол между образующей сглаживающего участка ролика и касательной к обрабатываемой поверхности. Величина угла α определяет форму и площадь каплевидного отпечатка, которые выбираются в зависимости от марки обрабатываемого материала, радиальной жесткости изделия, способов и шероховатости предварительной обработки.

Для каплевидной формы пятна контакта характерно неравномерное распределение давления по поверхности контакта ролика с обрабатываемой деталью. Контактное давление постепенно уменьшается по направлению к хвосту капли, поэтому материал не течет в направлении, противоположном подаче, а задняя кромка ролика не имеет контакта с обкатанной поверхностью.

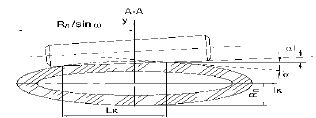

Изучение влияния заднего угла на шероховатость поверхности показывает [1,2], что минимально достигаемая шероховатость соответствует вполне определенной величине α (Рис. 1). Для стабильного достижения шероховатости Ra 0,16...0,04мкм при обкатывании стали рекомендуется угол α устанавливать в пределах от 0°30’ до 0°40’ [1]. Увеличение или уменьшение угла α вызывает заметное ухудшение шероховатости. Влияние заднего угла на шероховатость поверхности объясняется изменением удельной силы деформации на единицу площади пятна контакта ролика с обрабатываемой поверхностью. Кроме того, с увеличением угла α сопротивление перемещению металла в направлении, противоположном подаче, уменьшается, что приводит к его интенсивному течению в указанном направлении, образованию волнистости и ухудшению шероховатости.

Для обоснования возможности применения перекрещивающегося контакта определим углы внедрения обеспечиваемые при нем.

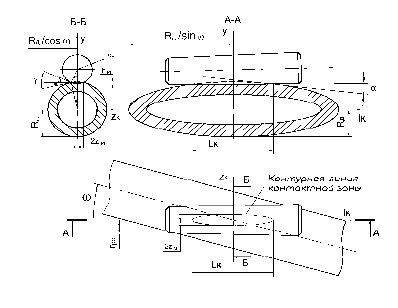

Для перекрещивающегося удлиненного контакта задний угол α это угол между образующей деформирующего ролика и касательной к эллипсу в точке выхода ролика из контакта (Рис. 1).

Совместное решение уравнений 6 и 7 дает выражение для полуширины контакта.

Так как вид контурной линии контакта представляет собой кривую эллисовидной формы, то для площадь контакта может быть определена по формуле:

(8)

где Lк и zм – длина и полуширина контакта, определяемые по формулам 5, 6 и 7.
