Для решения двумерной нестационарной динамической задачи математической теории упругости с начальными и граничными условиями используем метод конечных элементов в перемещениях.

Некоторая информация о моделировании нестационарных упругих волн напряжений в деформируемых областях с помощью рассматриваемого численного метода приведена в следующих работах [1–10].

Принимая во внимание определение матрицы жесткости, вектора инерции и вектора внешних сил для тела Г, записываем приближенное значение уравнения движения в теории упругости

, ,

, (1)

где – диагональная матрица инерции; – матрица жесткости; – вектор узловых упругих перемещений; – вектор узловых упругих скоростей перемещений; – вектор узловых упругих ускорений; – вектор внешних узловых упругих сил.

Интегрируя уравнения (1) конечноэлементным вариантом метода Галеркина, получим явную двухслойную конечноэлементную линейную схему в перемещениях для внутренних и граничных узловых точек

,

. (2)

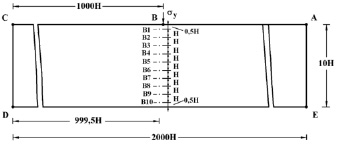

Рис. 1. Постановка задачи о распространении нестационарных упругих волн в пластинке (воздействие – сосредоточенное; соотношение толщины пластинки к длине волны воздействия – один к двум)

Шаг по временной переменной координате Δt выбирается из следующего соотношения

, (3)

где Δl – длина стороны конечного элемента.

На основе метода конечных элементов в перемещениях разработана методика, разработан алгоритм и составлен комплекс программ для решения двумерных линейных и нелинейных задач при различных начальных и граничных условиях, для областей сложной формы. Комплексы программ написаны на алгоритмическом языке Фортран-90.

В работах [2–5, 7, 9–10] приведена информация о физической достоверности и математической точности применяемого численного метода, алгоритма и комплекса программ.

Рассмотрим задачу о вертикальном сосредоточенном упругом ударном воздействии (рис. 2) на пластинку (соотношение толщины пластинки к длине волны воздействия – один к двум) (рис. 1).

Расчеты проводились при следующих единицах измерения: килограмм-сила (кгс); сантиметр (см); секунда (с). Для перехода в другие единицы измерения были приняты следующие допущения: 1 кгс/см2 ≈ 0,098 МПа; 1 кгс с2/см4 ≈ 0,98×10⁹ кг/м3.

В точке B приложено нормальное воздействие σy, которое при 0 ≤ n ≤ 10 () изменяется линейно от 0 до P, при 11 ≤ n ≤ 30 равно P и при 31 ≤ n ≤ 40 от P до 0 (P = σ0, σ0 = – 0,098 МПа (– 1 кгс/см2)). Принято следующее допущение: 1 кгс/см2 ≈ 0,098 МПа.

Граничные условия для контуров CD и EA при t > 0 . Отраженные волны от контуров CD и EA не доходят до исследуемых точек при . Контуры CB, BA и DE свободны от нагрузок, кроме точки B, где приложено воздействие.

Рис. 2. Ударное воздействие в задаче о распространении нестационарных упругих волн в пластинке (воздействие – сосредоточенное; соотношение толщины пластинки к длине волны воздействия – один к двум)

Рис. 3. Изменение упругого нормального напряжения во времени t/Δt в точке B1 (воздействие – сосредоточенное; соотношение толщины пластинки к длине волны воздействия – один к двум)

Рис. 4. Изменение упругого нормального напряжения во времени t/Δt в точке B2 (воздействие – сосредоточенное; соотношение толщины пластинки к длине волны воздействия – один к двум)

Рис. 5. Изменение упругого нормального напряжения во времени t/Δt в точке B3 (воздействие – сосредоточенное; соотношение толщины пластинки к длине волны воздействия – один к двум)

Рис. 6. Изменение упругого нормального напряжения во времени t/Δt в точке B4 (воздействие – сосредоточенное; соотношение толщины пластинки к длине волны воздействия – один к двум)

Расчеты проведены при следующих исходных данных: ; Δt = 9,263× ×10^-7 с; E = 6,958×10 ⁴ МПа (7,1×10 ⁵ кгс/см2); ν = 0,34; ρ = 2,7×10³ кг/м3 (2,755×10^-6 кгс с2/см4); Cp = 5398 м/с; Cs = 3078 м/с. Приняты следующие допущения: 1 кгс/см2 ≈ 0,098 МПа; 1 кгс с2/см4 ≈ 0,98×10⁹ кг/м3.

Рис. 7. Изменение упругого нормального напряжения во времени t/Δt в точке B5 (воздействие – сосредоточенное; соотношение толщины пластинки к длине волны воздействия – один к двум)

Рис. 8. Изменение упругого нормального напряжения во времени t/Δt в точке B6 (воздействие – сосредоточенное; соотношение толщины пластинки к длине волны воздействия – один к двум)

Рис. 9. Изменение упругого нормального напряжения во времени t/Δt в точке B7 (воздействие – сосредоточенное; соотношение толщины пластинки к длине волны воздействия – один к двум)

Рис. 10. Изменение упругого нормального напряжения во времени t/Δt в точке B8 (воздействие – сосредоточенное; соотношение толщины пластинки к длине волны воздействия – один к двум)

Рис. 11. Изменение упругого нормального напряжения во времени t/Δt в точке B9 (воздействие – сосредоточенное; соотношение толщины пластинки к длине волны воздействия – один к двум)

Рис. 12. Изменение упругого нормального напряжения во времени t/Δt в точке B10 (воздействие – сосредоточенное; соотношение толщины пластинки к длине волны воздействия – один к двум)

Исследуемая расчетная область имеет 22011 узловых точек. Решается система уравнений из 88044 неизвестных.

На рис. 3–12 представлено изменение упругого нормального напряжения () во времени n в точках B1–B10 пластинки (рис. 1).

Выводы

1. Для прогноза безопасности несущих конструкций технических систем при упругом нестационарном ударном воздействии применяется численное моделирование. На основе метода конечных элементов в перемещениях разработаны методика, алгоритм и комплекс программ для решения линейных двумерных плоских задач, которые позволяют решать сложные задачи при воздействии упругой ударной волны на несущую конструкцию технических систем. Основные соотношения метода конечных элементов получены с помощью принципа возможных перемещений. Задачи решаются методом сквозного счета, без выделения разрывов.

2. Исследуемая область по пространственным переменным разбивается на треугольные конечные элементы с тремя узловыми точками с линейной аппроксимацией упругих перемещений и на прямоугольные конечные элементы с четырьмя узловыми точками с билинейной аппроксимацией упругих перемещений. По временной переменной исследуемая область разбивается на линейные конечные элементы с двумя узловыми точками с линейной аппроксимацией упругих перемещений. За основные неизвестные в узле конечного элемента приняты два перемещения и две скорости перемещений.

3. Линейная динамическая задача с начальными и граничными условиями с помощью метода конечных элементов в перемещениях приведена к системе линейных обыкновенных дифференциальных уравнений с начальными условиями. Задача с начальными условиями с помощью конечноэлементного варианта метода Галеркина приведена к явной двухслойной схеме.

4. Решена задача о распространении нестационарных упругих волн в пластинке (воздействие – сосредоточенное; соотношение толщины пластинки к длине волны воздействия – один к двум). Исследуемая расчетная область имеет 22011 узловых точек. Решается система уравнений из 88044 неизвестных. Растягивающее упругое нормальное напряжение имеет следующее максимальное значение . Сжимающее упругое нормальное напряжение имеет следующее максимальное значение .

5. Полученные результаты можно оценить как первое приближение к решению сложной комплексной задачи о нестационарном упругом ударном воздействии на несущую конструкцию технических систем, с помощью численного моделирования волновых уравнений теории упругости.
