Непосредственное влияние на объем необходимых ремонтных работ и уровень затрат оказывает качество и своевременность техобслуживания легковых автомобилей. В свою очередь, качество технического обслуживания и текущего ремонта определяется организационно-техническим уровнем ремонтного производства, квалификацией персонала. Многочисленные исследования подтверждают тесную связь между изменением затрат на все виды ремонтов и возрастом оборудования: чем продолжительнее период эксплуатации, тем больше износ, выше частота отказов и поломок, многочисленнее ремонтные работы, а, значит, выше затраты на ремонтное обслуживание [1]. Таким образом научно-исследовательские работы, выполненные в области совершенствования ремонтной техники являются на сегодняшний день актуальным направлением.

Перед совершенствованием мобильной мастерской для ремонта и технического обслуживания автомобилей был проведен патентный поиск известных систем. Известна мобильная мастерская для ремонта и технического обслуживания транспортных средств, снабженная наборами слесарно-монтажного инструмента и приспособлений, контрольно-диагностическую аппаратуру проверки работоспособности узлов и систем, оборудованием для шиномонтажа [2]. Недостатком такой конструкции является невозможность одновременно проводить работы по ремонту автомобиля сверху, снизу и сбоку, что существенно снижает эффективность ремонтных работ.

Наиболее близким к предлагаемому техническому решению по решаемой задаче и достигаемому техническому результату являются прицеп с автоподъемными приспособлениями (рис. 1), который содержит прицеп, выдвижные пандусы, ножничный подъемник, заездные трапы, опорные стойки, выдвижные лесницы [3], однако в этой конструкции не предусмотрена возможность одновременно производить работы на различных уровнях (сверху, снизу и сбоку автомобиля). Таким образом, указанное несовершенство известных конструкций приводит к снижению эффективности ремонтных работ.

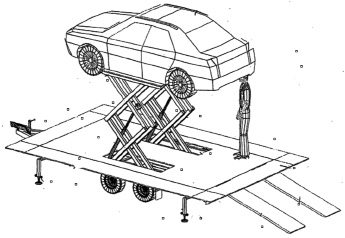

Рис. 1. Прицеп с автоподъемными приспособлениями

В 2015 году объединенным коллективом кафедр технических вузов было разработана мобильная мастерская для ремонта и технического обслуживания автомобилей (рис. 2). Разработка относится к передвижным мастерским ремонта и технического обслуживания автомобилей и может быть использовано для выполнения работ по восстановлению и поддержанию работоспособности автомобилей. Задачей, на решение которой направлено предлагаемое изобретение, является совершенствование мобильной мастерской для ремонта и технического обслуживания автомобилей, путем установки передней и выдвижных площадок.

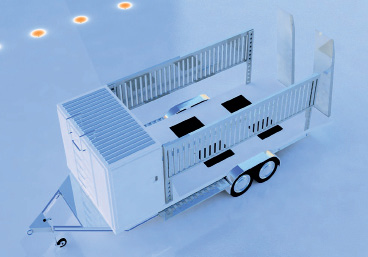

а)

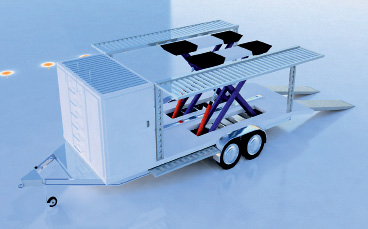

б)

Рис. 2. Мобильная мастерская для ремонта и технического обслуживания автомобилей: а) в транспортируемом положении; б) рабочем положении

Работа мобильной мастерской для ремонта и технического обслуживания автомобилей осуществляется следующим образом:

– автомобиль, нуждающийся в ремонте и техническом обслуживании, заезжает на прицеп по выдвижным пандусам и останавливается над ножничным подъемником;

– при этом пандусы выдвигаются с заездного трапа, прицеп фиксируется опорными стойками, а колеса прицепа тормозными башмаками;

– мастер по ремонту имеет возможность подняться на платформу прицепа по выдвижным лесницам, с двух боков прицепа;

– для удобства работы мастера, на платформе прицепа между техническими отсеками, имеется кресло, которое имеет возможность, раскладывается в лежащее положение;

– после подъема автомобиля ножничным подъемником, мастер сев в кресло оталкиваясь ногами об платформу прицепа, может двигаться по направляющему рельсу, для технического осмотра, обслуживания и ремонта автомобиля снизу;

– для технического осмотра, обслуживания и ремонта автомобиля сверху прицеп оснащен передней площадкой и выдвижными площадками;

– выдвижные площадки закреплены на боковых бортах;

– подъем на переднюю, и выдвижные площадки осуществляется по лестнице, установленной на технических отсеках.

В результате совершенствования мобильной мастерской для ремонта и технического обслуживания автомобилей, подана заявка на патент Республики Казахстан на изобретение [2]. Технический результат предлагаемого изобретения заключается в повышении эффективности ремонтных работ в виде возможности одновременно производить работы на различных уровнях (сверху, снизу и сбоку). Этот технический результат достигается тем, что в рассмотренная мобильная мастерская для ремонта и технического обслуживания автомобилей которая содержит: автомобильный прицеп, выдвижные пандусы, ножничный подъемник, заездные трапы, опорные стойки, тормозные башмаки, выдвижные лесницы, технические отсеки, кресло, направляющий рельс, внесены следующие изменения: на прицеп установлены боковые борта, оснащенные выдвижными площадками; над техническими отсеками установлена передняя площадка; на технических отсеках установлена лестница.

Таким образом, разработанная мобильная мастерская для ремонта и технического обслуживания автомобилей имеет преимущество в виде возможности одновременно производить работы на различных уровнях (сверху, снизу и сбоку), что существенно повышает эффективность ремонтных работ.
